在如今的供電系統里，箱式變電站可是不可或缺的 “電力管家”。常見的箱式變電站主要有歐式、美式、華式這三大類，平時說的 “美變”“歐變”，指的就是它們。在各類項目里，用得最多的還屬歐式箱變和美式箱變。

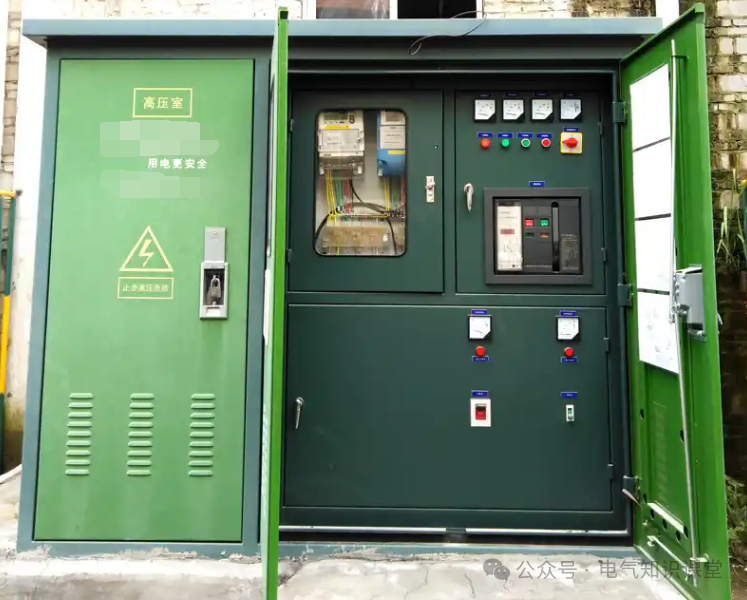

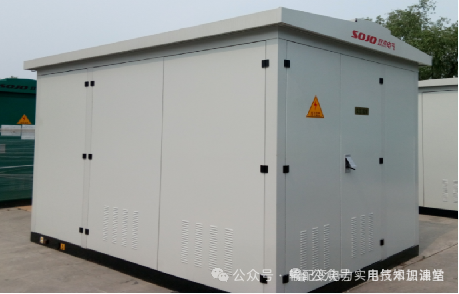

先說說歐式箱變，它在咱們生活和生產用電中隨處可見。從構造上看，它由高低壓開關柜、變壓器等部分組成，是上世紀70年代后期從法國、德國引進的 “舶來品” 。

美式箱變是90年代才來到中國的。它的設計很有特色，把負荷開關、環網開關柜和熔斷器都簡化后，直接泡在變壓器油箱的絕緣油里；就連避雷針都用的是油浸式氧化鋅避雷器；而且還取消了傳統變壓器的油枕，油箱和散熱器直接暴露在空氣中。

華式箱變也不簡單，它獨創的R法高壓連接，還有變壓器室、高壓開關室、低壓開關室各自獨立又通過導線相連的結構，就像一個分工明確又緊密協作的電力小團隊。

再看看這三種箱變的 “個頭”。歐式箱變因為內部裝了常規的開關柜和變壓器，體積最大；美式箱變采用一體化設計，相對小巧；華式箱變是集裝箱式一體機，比美式箱變稍大一些。接下來，就帶大家深入了解這三種箱變的更多細節。

1、美式箱變：起源、結構與應用特點

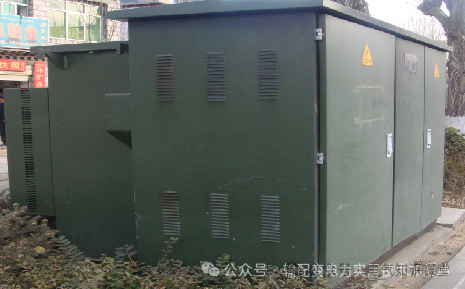

美式箱變，起源于美國，被稱為組合式變壓器。20世紀90年代，隨著中國對外經濟的開放和市場經濟的大力發展，美式箱變開始引入中國市場，并迅速發展。

美式箱變將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中，避雷器也采用油浸式氧化鋅避雷器，變壓器取消油枕，油箱及散熱器暴露在空氣中，一體化安裝體積較小。

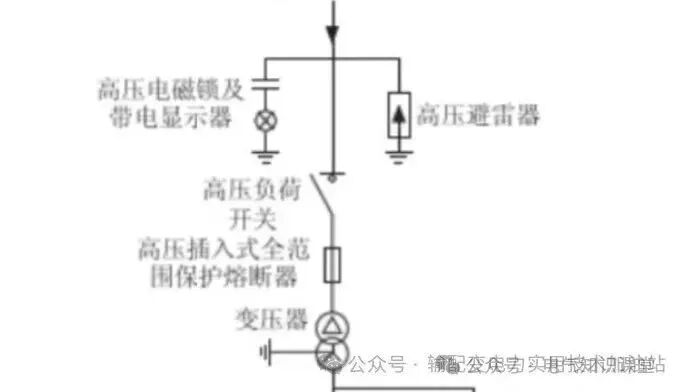

美式箱變采用油浸式變壓器，高壓側采用熔斷器保護，作為變壓器短路和過載保護；低壓側采用塑殼自動空氣斷路器保護，具有過載長延時保護、短路保護、接地故障保護等。

變壓器本體通過配置壓力釋放閥、油溫計以及溫控器來實現變壓器的非電量保護功能。

它具有體積小、占地面積小、安裝簡便、維護簡單等特點。主要用于城市路燈、臨時施工以及新能源光伏、風電的升壓設備。

2、歐式箱變：結構特點、保護功能及應用場景

歐式箱變最早從法國、德國等國引進中國，70年代后期開始在中國使用。它的設計比較傳統，結構相對復雜，由變壓器、高壓開關設備和低壓開關設備組成，各個設備之間通過電纜或其他傳輸介質相互連接。

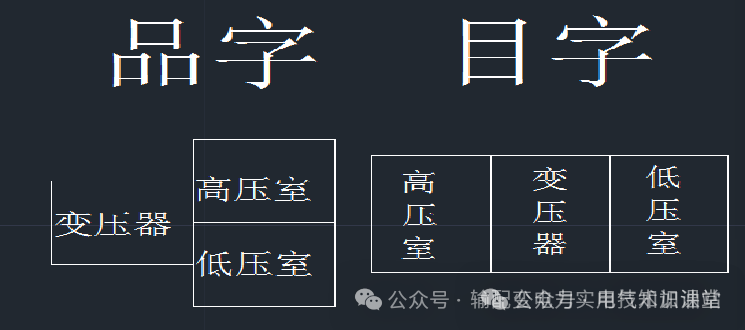

歐式箱變將高、低壓開關柜，變壓器安裝在一個戶外箱內部，目字形或品字形機構布置，內部安裝常規中壓開關柜/環網柜、低壓箱及變壓器，產品體積較大。

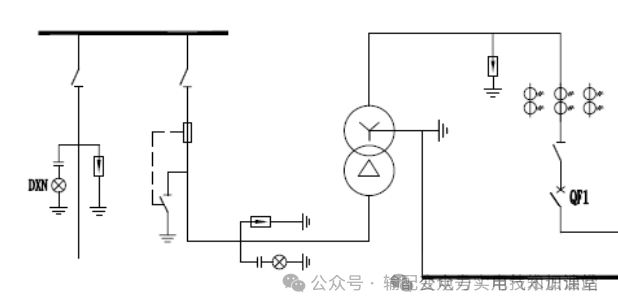

歐式箱變高壓側的型式：一種是采用負荷開關加限流熔斷器，另一種是采用斷路器設備；其低壓側采用負荷開關加限流熔斷器；下圖為歐式箱變高壓側配置負荷開關加熔斷器的型式。

歐式箱變高壓側配置負荷開關加熔斷器的型式時，其高低壓側保護功能同美式箱變，當其高壓側采用斷路器保護時，其保護功能應包含過流速斷保護、過電流保護、過負荷保護、單相接地短路保護；因歐變采用干式變壓器，故非電量保護相較美變和華變更簡單，只需要超溫跳閘保護功能。

歐式箱變的主要特點就是可擴展性強，配置配網自動化設備等較為方便，適用于多層住宅、小高層、高層和其他的較重要的建筑物對供電可靠性要求高的供電場合。

3、華式箱變：本土化預裝式變電站的創新與應用

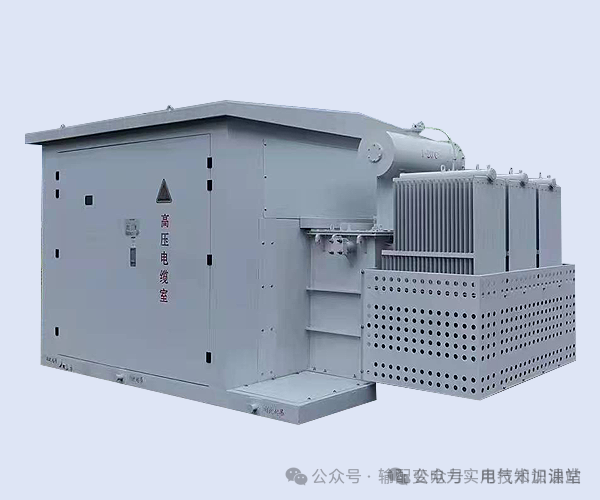

華式箱變，一般簡稱為華變。這種箱變既不同于美式箱變也不同于歐式箱變，是一種本土化的預裝式變電站，取之美式箱變小型化以及歐式箱變能實現配置自動化的特點，形成了特有的一種箱式變電站。具有安全、可靠、方便、環保等特性。特別適用于風電、光伏項目中使用。

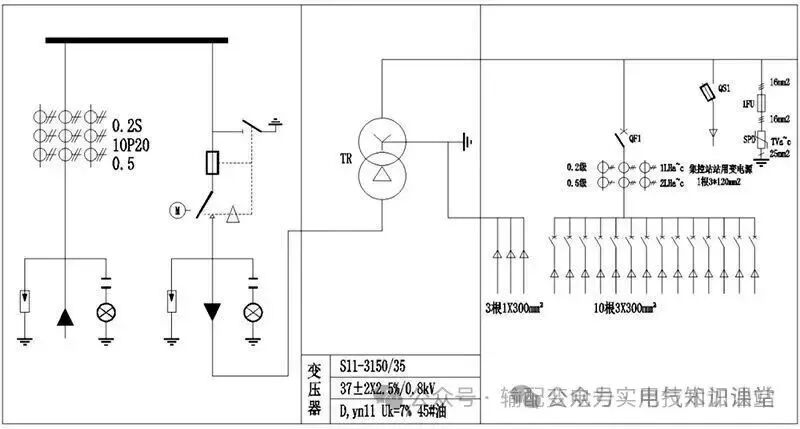

華式箱變的高壓側和美變配置不同，華變高壓配電室主要包括空氣絕緣環網柜，內含隔離開關、真空斷路器、電流互感器、氧化鋅避雷器、電纜頭、接地開關、帶電顯示裝置等；低壓側配置和美變、歐變的一致；變壓器在實際工程項目中基本都采用油變。

根據一次設備的配置，華變的電量保護功能包括：過流速斷保護、過電流保護、過負荷保護、單相接地短路保護；非電量保護功能包括：變壓器重瓦斯、變壓器輕瓦斯、變壓器油位、油溫。

華式箱變借鑒了美變的優點，變壓器上的散熱片進行了敞開式的安裝，做到了讓其完全自然通風的效果，節約了大量電能損失，同時杜絕了因強迫通風帶來的風扇性能不可靠而容易超溫跳閘的缺陷，也實現了帶電體全部密封在箱變內，還順便解決了防塵問題，可謂是一舉多得。
